Abweichung Austrittspunkt beim bohren im 80grd winkel

Question

Ich will ein Brett 30 mm stark in einem Winkel von 80grad bohren. Durch den winkel verschiebt sich ja der Austrittspunkt gegenüber dem Eintrittspunkt
errechne wie groß die Abweichung -kann man das in abhängigkeit von winkel und Materialstärke in einer Formel ausdrücken ?

Answer 1

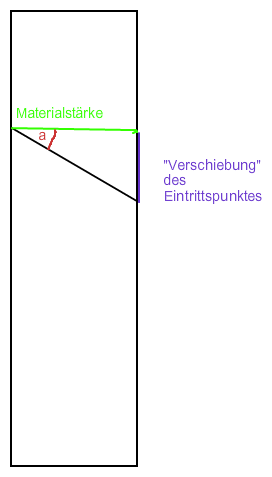

Hier siehst du eine Zeichnung.

Das Verhältnis von Gegenkathete (Verschiebung) und Ankathete (Materialstärke) deines Bohrwinkels ist tan a (hatte grade kein Alpha)

also:

Verschiebung = Materialstärke · tan a



LG Florian

Comments

Danke für die schnelle Antwort - leider konnte ich nur für eine Antwort den Stern geben


Bernd

Answer 2

TAN(α) = Brettdicke / Abweichung

Abweichung = Brettdicke / TAN(α)
