Aufgabe:


Zwei Autobahnen kreuzen sich unter einem Winkel von \( 110^{\circ} \). Die Verbindung der beiden Autobahnen soll durch Kreisbơgen hergestellt werden. Konstruiere.


Problem/Ansatz:

Leider habe den Sachverhalt nicht gut verstanden?
Wo befindet sich die Verbindung?

Sirmmt so die Verbendung


Avatar von

1 Antwort

0 Daumen

Beste Antwort

So ist das gemeint:                 .........................................................


Avatar von 123 k 🚀

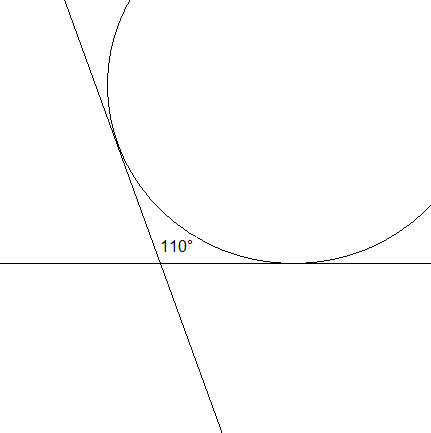

BIld no 4

habe mit Hand grob gemacht. _Es geht um Prinzip.

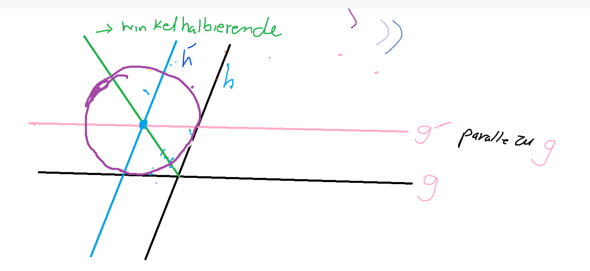

Schritte

1) Winkel 110 zeichnen

2) Winkelhalbierende einrichten

3) Parallele h' zu Gerade h erstllen und

Paralle g' zu gerade g erstllen

4) Mittelpunkt kreigen und Kreis erstllen , wo der Kreisbogen beiden Ugn berühren

stimmt ALLES?



Schritte

1) Winkel 110 zeichnen (richtig)

2) Winkelhalbierende einrichten (richtig)

Dann so weiter:

3) Einen Punkt P auf der Winkelhalbierenden festlegen.

4) Einen Kreis um P zeichnen, dessen Radius der Abstand des Punktes P von einem Schenkel des Winkels ist.

dessen Radius der Abstand des Punktes P von einem Schenkel des Winkels ist.

Diesen Radius muss man durch Konstruktion ermitteln !

so stimmt?

ich habe jetzt BIld 6 oben hochgeladen.

Schritte sind

1) Winkel 110

2) Winklekabierende zeichnen

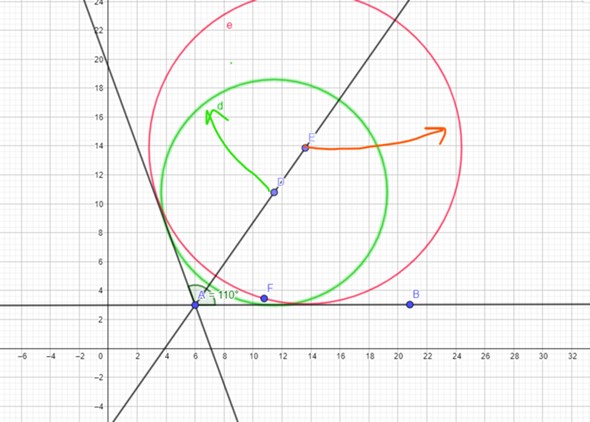

3) einen beliebigen Punk auf Winkelhalbierende bestimmte und einfach Kreis zeichne ,die die beiden Urahn berühren. Ich hab einfach zwei unterschiedlichen PUnkte gemacht und 2 Kreis gemacht, ich weiss es reicht NUR einen Kreis , ich wollte nur zeigen das ich FREI beliebigen Punkt auf Winkelhalbierende wähle und einfach Kreis zeichne und IMMER klappt stimmt?


Ja, es klappt für jeden Punkt auf der Winkelhalbierenden. Was allerdings die Punkte F und B bedeuten, verstehe ich nicht.

ne das isind einfach von Programm, ich muss sie löschen.

aber keine Kreis habe ich NUR grob gemacht, also wie zeichenich diesen Kreis, der die beiden Urahn berühren EXAKT? ich denk ich brauche noch andere Kreis oder?

Für die Konstruktion des Radius r brauchst du eine Senkrechte durch den gewählten Punkt P zu einer Fahrbahn. Die Senkrechte schneidet die Fahrban in T. r=|\( \overline{PT} \)|.
