Aufgabe:

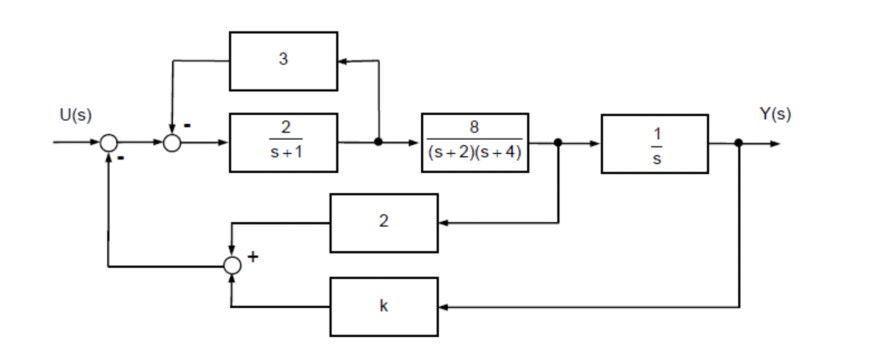

Wie bestimmte ich Schritt für Schritt die Gesamtübertragungsfunktion Y(s) / U(s)?

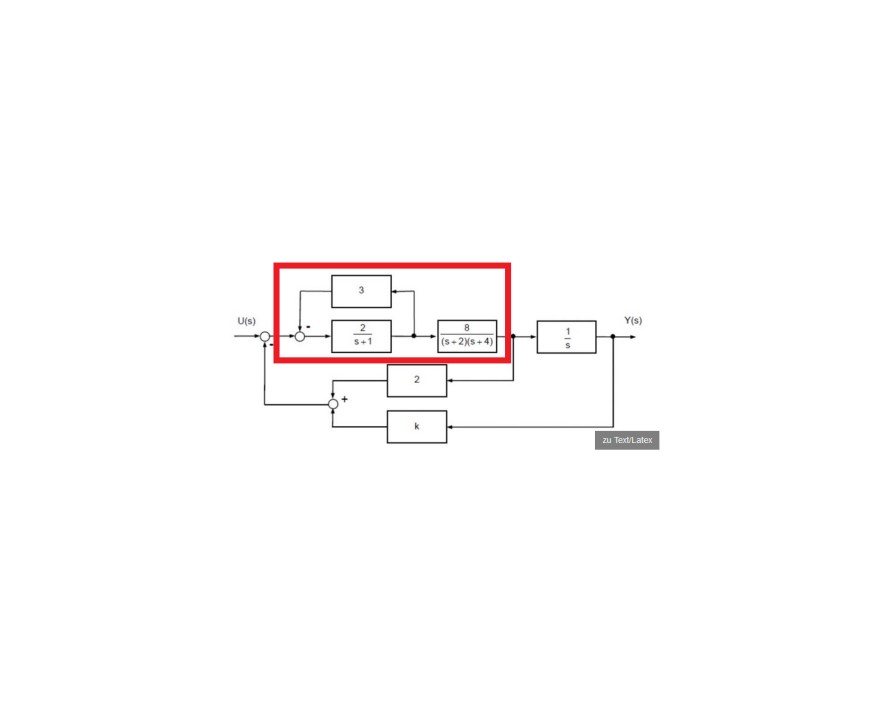

Ich würde das in Blöcke unterteilen. Fang mal mit dem Block an und schreib das Ergebnis hier mal auf.
könntest du mr die Lösung vorgeben damit ich es überprüfen kann
Sie \( X \) das Eingangssignal zu dem roten Block und \( V \) das Ausgangssignal dann gilt
$$ V = \frac{16}{(s+2)(s+4)(s+7)}X $$
Die anderen Blöcke kannst Du jetzt machen.
